高可靠性AC-DC 功率因数校正变换器PF1500B-360

2023-08-15

319

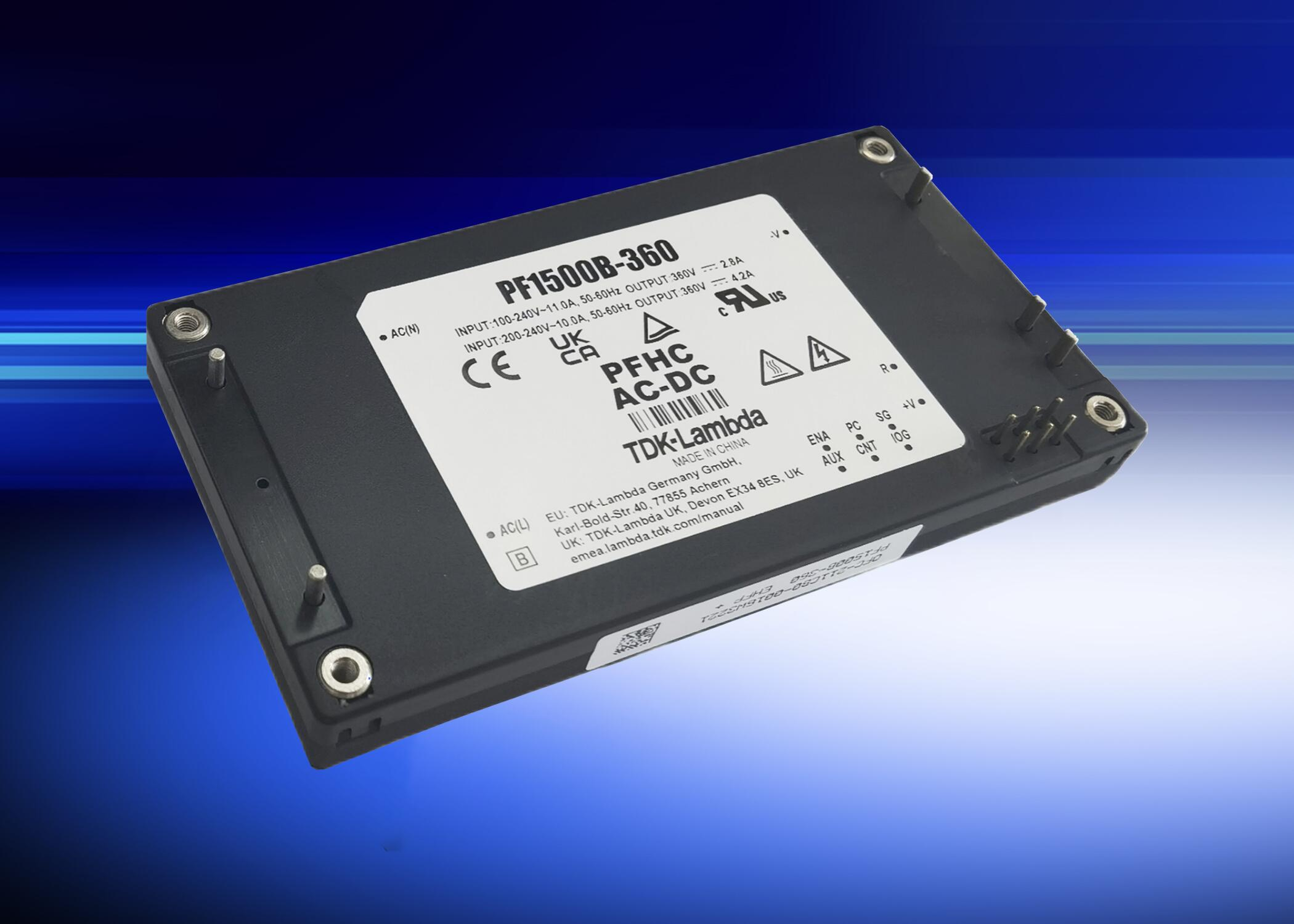

 高可靠性AC-DC 功率因数校正变换器

TDK 公司 (TSE 6762) 宣布推出高可靠性,宽范围输入功率因数校正专用AC-DC模块电源“PF1500B-360”。该产品自2022年11月1日起接受订购。



宽范围输入功率因数校正专用AC-DC变换器PF1500B-360在230VAC输入下,额定输出功率为1512W,有标准螺纹孔安装,通孔安装等多种细分型号可供选择。PF1500B-360输出为出厂预设的360VDC固定电压。



PF1500B-360额定输入电压范围为85VAC – 265VAC,内置过压保护,过温保护和过功率保护,支持ON/OFF控制功能。

PF1500B-360采用紧凑型结构设计,功率部分采用导热性能优异的铝基板工艺,功率器件与散热铝基板之间通过焊接方式传导热量,极低的热阻可以确保功率器件内核温度在恶劣环境或大冲击负载条件下依然具备足够裕量。其控制电路采用双层架空设计,利用空气隔热层将光耦等关键器件与发热量较大的功率部分隔绝开来,避免功率器件向控制电路的热量传导、累积带来的整体可靠性降低。



PF1500B-360具备主动式均流功能。当PF1500B-360工作在并联输出状态下,可通过IOG引脚实现各台电源运行状态独立实时侦测。内建均流功能可以协助客户将输出功率均匀分配,满足客户整体系统高可靠性要求。

PF1500B-360采用成熟可靠的固定频率拓扑结构,其具备高效率、高可靠性、长寿命和低噪声特色。PF1500B-360优化设计了功率因素和转换效率,当输入为230VAC时,即使只输出10%的轻载,其实测转换效率也高达95%以上,若输出负载高于40%,其实测转换效率会进一步提升至97%以上。PF1500B-360成熟的拓扑结构和出色的内部热管理可确保输出带高达2200uF电容负载启动,从容应对大电容负载的冲击。



新一代功率因数校正专用AC-DC模块电源PF1500B-360为标准全砖尺寸,仅有 116.8mm 长、61mm宽、12.7mm 高。其内建13V 10mA 辅助电源,方便用户直接用于状态侦测或远程控制应用,从而有效精简系统电路,节约电路板空间,降低系统设计成本。



所有PF1500B-360型号均符合 IEC/EN/UL 62368-1安全标准,并带有符合低压和 RoHS 指令的 CE 和UKCA标志。



主要应用:



高端工业设备、半导体制造和封装测试设备、机器人、科研设备等



主要特性和优势:



高可靠性、紧凑型标准全砖尺寸、长寿命设计



满足85VAC~265VAC宽范围输入



功率因素0.99



内建均流功能,提供电源状态侦测端口IOG



内建13V 10mA 辅助电源,方便用户搭建控制或采样功能



效率高达97.5%,10%轻载条件下也可实现95%高效率,低空载损耗



输出抗负载冲击能力强,可带高达2700uF电容启动。



内建过压、过温和过功率保护,支持ON/OFF控制



宽范围输入功率因数校正专用AC-DC模块电源PF1500B-360产品主要规格:



产品系列



PF1500B-360



输入电压



85VAC ~ 265VAC



输出电压



360VDC (固定电压)



额定功率



1008W @ 115VAC



1512W @ 230VAC



实测效率



96%



97.5%



实测功率因素



0.999 @ 115VAC



0.998 @ 230VAC



工作温度



-40℃ ~ 100℃(金属底板温度)



过功率保护



支持



过压/过温保护



支持



并联



支持



辅助电源



13V 10mA



绝缘耐压



输入-机壳 2.5kVAC



安规



IEC/EN/UL 62368-1



尺寸



61x12.7x116.8 (mm)





有关TDK-Lambda宽范围输入功率因数校正专用AC-DC模块电源变换器PF1500B-360的更多信息,请拨打 +86 (0)21 64850777直接与 TDK-Lambda 取得联系,或访问 TDK-Lambda 网站,网址为: www.cn.tdk-lambda.com
