300W 1/16 砖板载式升降压DC-DC转换器,具有可调电流限值选项,用于并联操作

2024-07-02

37



TDK公司 (TSE 6762) 宣布TDK-Lambda品牌i7C非隔离DC-DC转换器系列新增可调电流限值型号。该板载式升降压电源模块输入电压范围9-53 Vdc,根据输出额定电流,输出电压有5 -28V, 8 -24V 或 9.6- 48V可调节。i7C的拓扑结构可从buck模式(降压)无缝切换到boost模式(升压)。“Itrim”输出电流限制功能支持模块并联运行,以满足更高的功率要求,在恒定电流下运行,或减少因充电大容性负载而可能发生过载的器件应力。



新增型号适用于医疗、无人搬运车(AGV)、自主移动机器人(IMR)、无人机、工业、测试、测量和电池供电设备中,从12、24和48V系统电压产生额外的大功率直流输出。



高达97%的高效率降低了能量损耗,允许产品在苛刻的热环境中运行,提高可用功率。在轻载条件下,i7C控制技术可以显著减少功率损耗。在空载条件下,输入电流典型值仅为5mA。当模块输出关断,输入电流可降低到0.25mA左右。低静态电流允许电池供电设备在非工作期间更长时间的保持功能。



新增型号有输出电压调节引脚,远程开关(负逻辑),输出电流监测,远程感应(+),输入欠压、过流和热保护。另外,i7C内置同步功能,可在多个转换器之间实现通用工作开关频率,从而降低系统噪声。

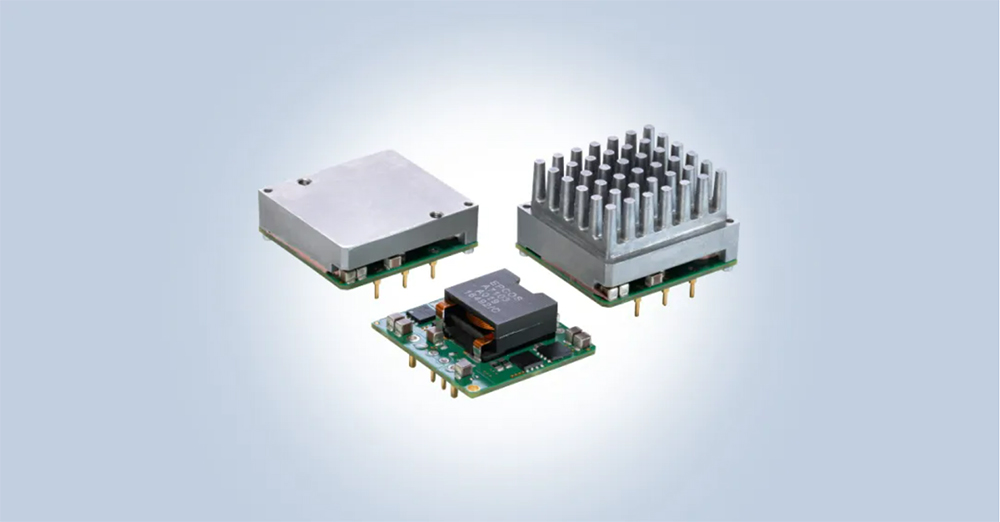

有三种型号可供选择,34 x 36.8 x 14.7mm(长x宽x高)的薄型开放式框架,用于传导冷却的底板结构(高15.5mm),用于对流或强制风冷的集成散热器(高24.9mm)。i7C系列采用工业标准的1/16砖封装,带引脚适用于板载式安装。



所有型号通过了IEC/UL/CSA/EN 62368-1标准的安全认证,符合低电压和RoHS 指令的CE和UKCA标志。



产品应用

● 医疗、无人搬运车(AGV)、自主移动机器人(IMR)、无人机、工业、测试、测量和电池供电设备中



特性和优势

● 1/16 砖板载式,功率高达300W

● 效率高达97%

● 输出电压可调节范围宽5 -28V, 8 -24V 或 9.6 - 48V

● 宽输入电压范围9 - 36V 或 9 - 53V

● 器件数量少,外接器件少

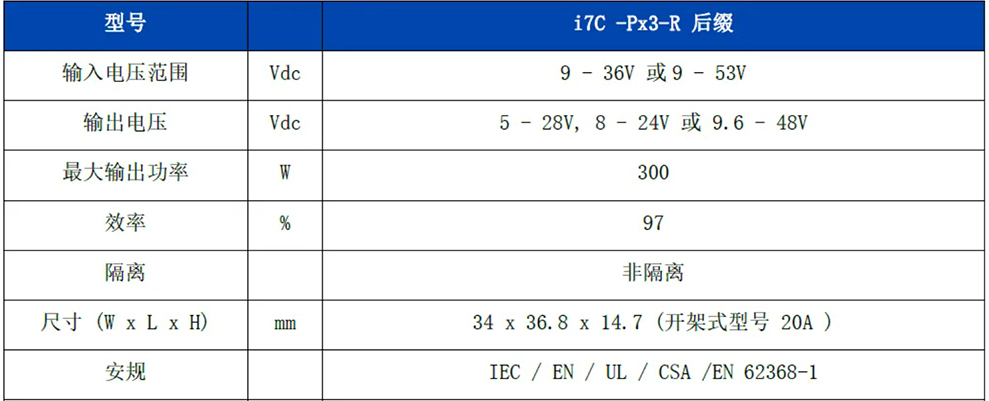

主要规格
